Компания «МультиКарта» предоставляет полный спектр услуг по организации, внедрению и обслуживанию эмиссионных и эквайринговых программ в рамках спонсорских проектов Банков Группы ВТБ. Стабильный рост клиентской базы и увеличение нагрузки на вычислительные комплексы (уже в ближайшем будущем компания планирует довести количество подключенных банкоматов до 8000) определили потребность в создании нового высокопроизводительного и отказоустойчивого консолидированного процессингового центра.
В соответствии с функциональными особенностями бизнеса руководство компании выдвинуло ряд обязательных требований к новому программно-аппаратному комплексу:
- производительность системы, достаточная для обработки продуктивной нагрузки (200 транзакций в секунду, 2 млн транзакций в сутки);
- минимальное значение времени простоя системы (как по причине обновления программного обеспечения, так и в случае незапланированных перерывов в обслуживании) не более 40 минут в год;
- возможность проводить плановое обслуживание оборудования без прекращения предоставления информационных сервисов;
- гарантированное и оперативное восстановление обслуживания клиентов в случае нарушения работы сервисов, даже в случае выхода из строя одного из ЦОД процессинговой компании;
- возможность масштабирования системы.
Рассмотрев несколько предложений, руководство компании «МультиКарта» остановило свой выбор на решении компании «Инфосистемы Джет», наилучшим образом соответствовавшем поставленным задачам и потребностям бизнеса.
Решение
Незадолго до начала проекта по построению консолидированного процессингового центра в компании «МультиКарта» было принято решение о замене программного решения, обеспечивающего функционирование процессингового центра. Выбранный комплекс ППО (TranzWare Online компании «Компасс Плюс») представляет собой оптимально подобранное сочетание интегрированных модулей и позволяет поддерживать процесс управления терминальными устройствами, маршрутизацию и авторизацию транзакций, взаимодействие с платежными системами и авторизационными хостами сторонних производителей. TranzWare Online имеет гибкую и масштабируемую систему мониторинга банкоматов, а также предоставляет продвинутую систему оповещения обслуживающего персонала.
Строгие бизнес-требования заказчика необходимо было совместить с требованиями к аппаратному комплексу производителя ППО. Поэтому уже на предпроектном этапе был проведен совместный анализ различных вариантов архитектуры вычислительного комплекса и выбраны продукты вендоров, наиболее полно отвечающие поставленным задачам и существующим ограничениям, – было решено использовать вычислительную платформу компании IBM и дисковые СХД компании Hitachi Data Systems.
«Стремительное развитие бизнеса часто диктует все новые требования к бизнес-процессам. Во многом от того, насколько быстро эти требования выполняются, и зависит успешность всего предприятия, – резюмирует Андрей Шапошников, руководитель группы системной архитектуры компании “Инфосистемы Джет”. – Над архитектурой решения мы работали совместно со специалистами заказчика, а также с представителями разработчика ППО. С одной стороны, такое сотрудничество позволило нам более точно проработать конфигурацию и избежать многих ошибок на этапе проектирования комплекса, а с другой – мы наладили отличные партнерские отношения, что положительным образом сказалось на дальнейших этапах реализации проекта. В итоге комплекс был реализован в срок и отвечал всем предъявленным требованиям по надежности, производительности и масштабируемости».
«Когда мы приняли решение о переходе на новое программное обеспечение для процессинговых сервисов, мы поняли, что строить систему нужно с нуля, закладывая максимально жесткие требования. Естественно, мы предполагали, что такие условия потребуют существенных капиталовложений, – рассказывает заместитель генерального директора процессинговой компании “МультиКарта” Сергей Белкин. – Предложение компании “Инфосистемы Джет” нас привлекло не только с точки зрения операционных затрат, но также тем, что в него были включены передовые технологии консолидации и виртуализации вычислительных систем. Специалисты интегратора нашли оптимальное решение и использовали сильные стороны каждого производителя, благодаря чему было реализовано одно из важнейших требований – проведение работ по обслуживанию и ремонту системы без остановки сервисов».

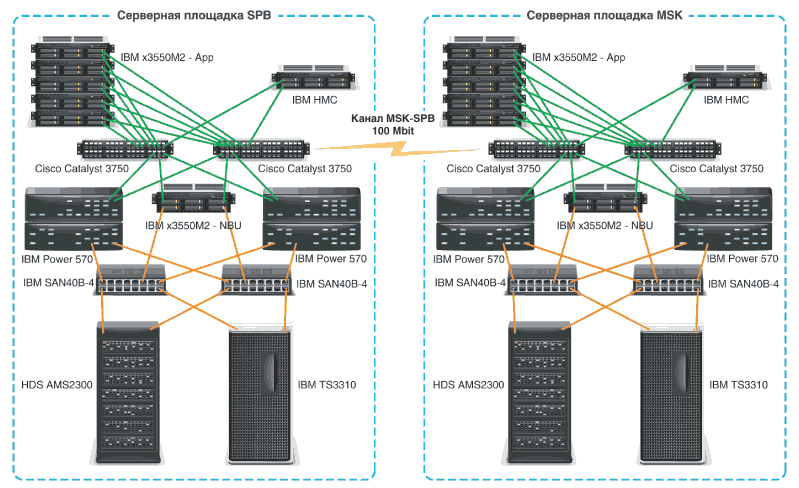

Нагрузочное тестирование было выполнено с использованием эмуляторов бизнес-нагрузки, что подтвердило теоретические расчеты в плане достаточности аппаратных ресурсов и доказало работоспособность всех предложенных проектных решений. Архитектура решения показана на рисунке.
Работоспособность баз данных для консолидированного процессингового центра обеспечивают четыре сервера IBM Power 570. Каждый сервер разбивается на виртуальные разделы с помощью встроенной подсистемы виртуализации IBM PowerVM. Данная технология используется для четкого разграничения и управления физическими ресурсами между виртуальными серверами, в каждом из которых работает одна из тестовых или продуктивных БД комплекса. Всего в комплексе задействовано свыше 90 БД (с учетом тестовых и сертификационных сред) под управлением СУБД Oracle 11g.
Для серверов приложений продуктивных и тестовых сред процессингового ПО были использованы компактные и эффективные серверы приложений IBM System X 3550M2. Дисковые системы хранения данных Hitachi AMS-2300 со встроенной функциональностью Thin Provisioning поддерживают функцию хранения продуктивных данных, а также данных разработки/тестирования. Система резервного копирования реализована на базе серверов IBM System X 3550M2, ленточных библиотек IBM TS3310 и максимально гибкого СПО Symantec (Veritas) NetBackup.
Результат
В ходе реализации проекта был создан распределенный отказо- устойчивый и катастрофоустойчивый вычислительный комплекс для консолидированного процессингового центра, обслуживающего Группу ВТБ и других клиентов процессинговой компании «МультиКарта». На сегодняшний день комплекс обеспечивает интеграцию всех процессинговых сервисов клиентов компании с высокими характеристиками функциональности, доступности и отказоустойчивости.
«Вычислительный комплекс распределен по двум серверным площадкам. Обе части серверного комплекса имеют одинаковую конфигурацию, однако в связи с существующими ограничениями дата-центров монтаж оборудования производился не симметрично (на площадке в Москве оборудование устанавливалось более плотно), – рассказывает Андрей Шапошников, руководитель группы системной архитектуры компании “Инфосистемы Джет”. – Благодаря использованию четкой маркировки и продуманных инсталляционных профилей для системного ПО, а также слаженной работе команды специалистов инсталляция, коммутация и настройка оборудования прошли в максимально сжатые сроки и заняли буквально считанные дни».
Вычислительный комплекс был развернут на двух серверных площадках, находящихся территориально в Санкт-Петербурге и в Москве. Площадки соединены между собой отказоустойчивым сетевым каналом связи. Оборудование на площадках полностью симметричное, конфигурация комплекса рассчитана на долговременную работу без потери функциональности и производительности основных информационных сервисов в случае полного выхода из строя одной из площадок.
